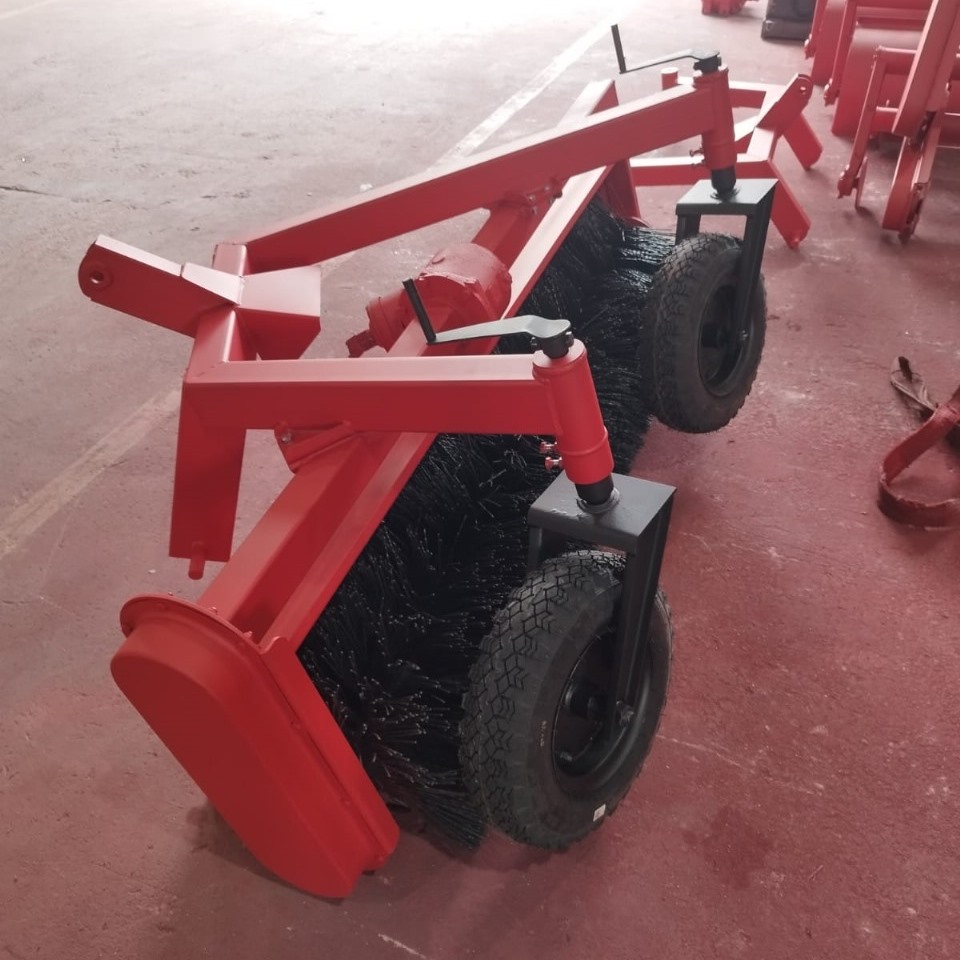

Несущая рама щеточного оборудованияУМДУ-80/82.05 представляет собой жесткую сварную конструкцию. Верхний пояс рамы изготовлен из профильной трубы прямоугольного сечения 100*80*4. Нижние кронштейны рамы (крепления к задней навески трактора) изготовлены из профильной трубы прямоугольного сечения 120*60*4 с жестко приваренными пальцами диаметром 28мм. Центральный рычаг (крепление к центральному винту задней навески) изготовлен из профильной трубы прямоугольного сечения 120*60*4 с накладками толщиной 6 мм в местах установки штатного пальца задней навески. Центральный рычаг усилен гнутой накладкой трапециевидной формы исключающая разрушение металлоконструкции рамы в месте соединения с верхним поясом. Внутри верхнего пояса рамы приварен козырек кардана. Окончанием верхнего пояса рамы являются жестко приваренные направляющие опорных колес
Правая опора щеточного вала выполнена в виде жесткой сварной конструкции из профильной трубы 80*80*4, 80*40*4 и жестко приваренной корпус подшипника. На верхней грани трубы приварен П-образный кронштейн крепления несущей рамы. Корпус вала промежуточного выполнена в виде сварной конструкции из профильной труб квадратного сечения 80*80*4 с торцов которой расположены присоединительные фланцы конического редуктора и плиты цепной передачи. На верхней грани трубы расположен П-образный кронштейн для крепления к несущей раме
